GCMS-TQ RX Series - 特色

Triple Quadrupole Gas Chromatograph Mass Spectrometer

收藏

靈活因應多元分析需求

多模式進樣單元提升操作效率

  • 支援多種進樣模式，提升分析方法開發效率

    多模式進樣單元（Multi-Mode Injection Unit，MMI）可於單一模組即可支援廣泛的進樣模式，包括分流／不分流進樣（SPL）、程式升溫汽化進樣（PTV）、大體積進樣（LVI）、直接進樣（Direct Injection）以及熱脫附／熱萃取（TD／TE）。搭配具直覺式使用者介面的專用軟體，可輕鬆建立分析方法並實現無縫的方法轉移，大幅簡化分析工作流程。

  •

卓越效能與極短停機時間

  • 島津獨家的隔熱技術同時實現了出色的溫度穩定性與極速升降溫能力。在與傳統分流／不分流進樣口維持極佳數據相容性的同時，亦顯著縮短了進樣口維護（如襯管更換）所需的停機時間。

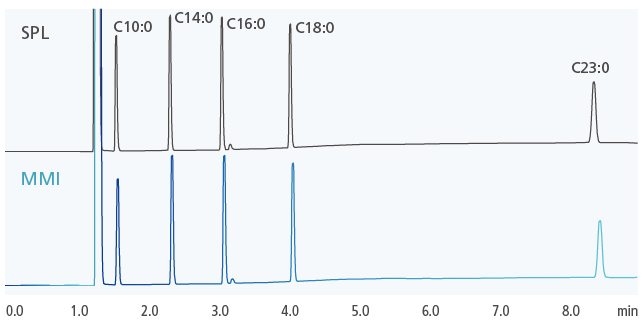

  • Chromatogram Comparison of FAME (Fatty Acid Methyl Esters)

    脂肪酸甲酯（FAME）層析圖比較

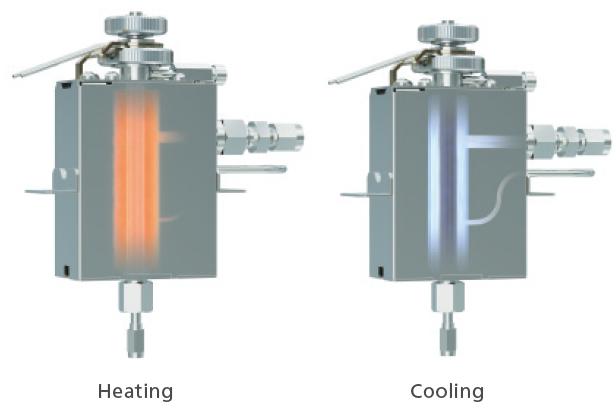

  • Heating and cooling



  • Comparison of Instrument Downtime by Maintenance



    儀器維護的停機時間對比





使用熱脫附（TD）模式進行分析

  • MMI 能以最高達 1200 ℃/min 的速率加熱樣品，實現快速熱脫附分析。

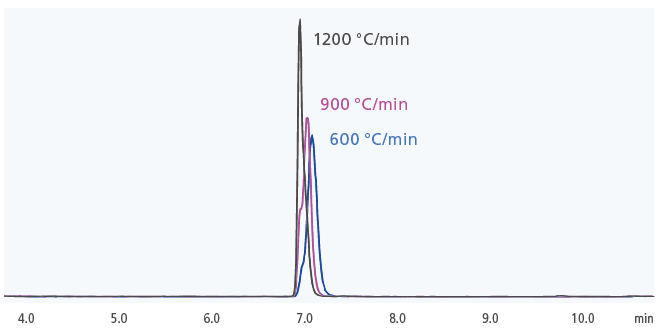

  • methyl-hexanoate

    TD 模式下不同升溫速率之層析圖（Methyl Hexanoate）



滿足多樣化分析需求的離子源

  • 高效增強型離子源（Boosted Efficiency Ion Source, BEIS）

    透過最佳化電子游離（EI）中電子束的聚焦效果，將游離效率提升至極致，實現阿托克（attogram）等級的超高靈敏度偵測。
    * 此離子源適用於 TQ8050 RX。

Smart EI／CI 離子源

  • Smart EI／CI 離子源無須更換離子源組件，亦不會犧牲常用 EI 模式的靈敏度，即可直接取得 CI 數據。結合 EI 質譜圖與 CI 獲得的分子量資訊，能實現高準確度的定性分析。

  • EI-CI

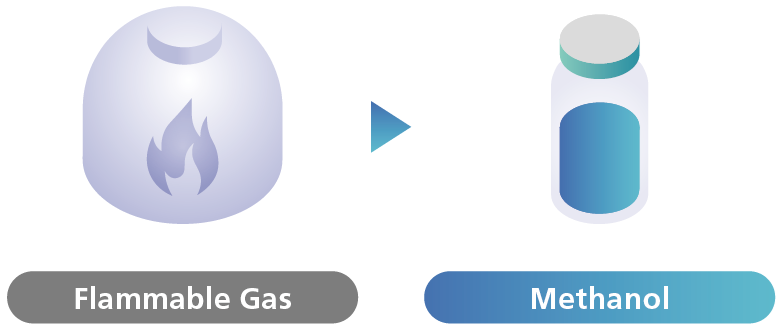

溶劑介導化學游離（SMCI）單元

  • SMCI 採用甲醇導入離子源進行 CI 分析，取代傳統的易燃氣體。此方法完全擺脫對高壓易燃氣體鋼瓶的依賴，大幅提升實驗室安全性並降低運作成本。

  • Methanol







涵蓋從 MRM 模式的多成分同步分析到單四極桿 GC/MS 模式的廣泛應用

島津獨家的 UFsweeper 技術可高效清除碰撞室（Collision Cell）內的離子，實現出色的碰撞誘導解離（CID）效率與高速離子傳輸。因此，即使在高速分析條件下也能確保充足的 Transition 數量，進而在 MRM 模式下實現數百種化合物的多成分同步分析。

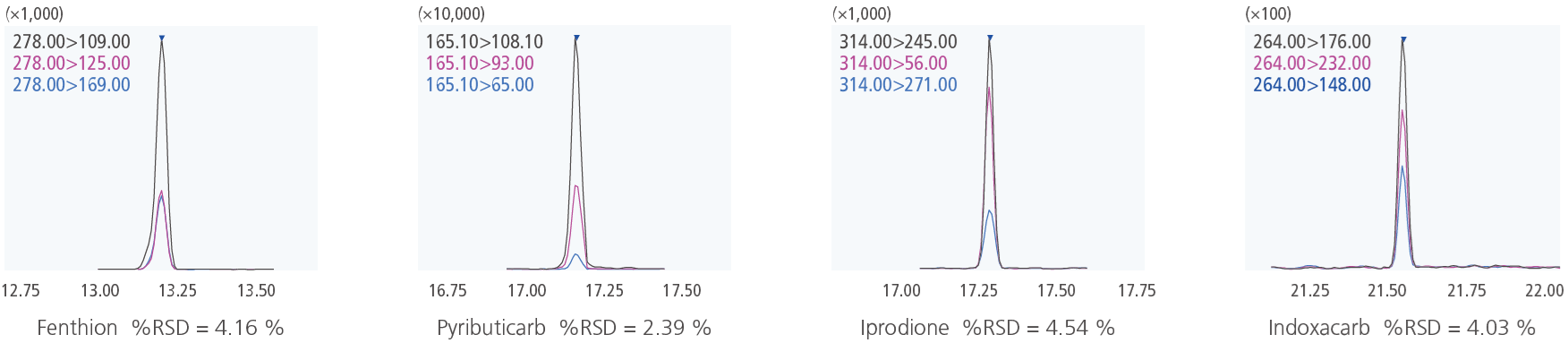

Example of Simultaneous Analysis of 439 Pesticide Compounds (5 pg/µL Each)


439 種農藥化合物同步分析範例（5 pg／µL）



GCMS-TQ RX 系列所提供的質譜圖與 SIM 分析結果，與單四極桿 GC-MS 系統完全相當。從利用 MRM 與 SIM 進行定量分析，到透過 Scan 模式進行定性分析，單一儀器即可全面支援完整分析工作流程。

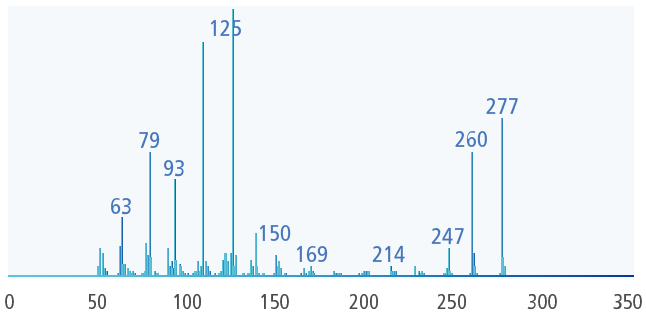

  • Scan Analysis Results for Fenitrothion

    撲滅松（Fenitrothion）之 Scan 模式分析結果

  • Corresponding Mass Spectrum from the NIST Library

    NIST 資料庫中對應撲滅松之標準質譜圖



經實證的卓越性能

全新高靈敏度技術

  • 偏軸離子光學系統（Off-Axis Ion Optics）

    偏軸離子光學系統能在不犧牲靈敏度的前提下，有效消除亞穩態氦離子等中性雜訊。

    全新低雜訊、高耐用度偵測器

    GCMS-TQ8050 RX 搭載全新開發的專利偵測器，結合最新的降噪技術與高倍增效能。將此技術與偏軸離子光學系統相結合，構建出雙重偏軸（Dual Off-Axis）配置，大幅降低中性粒子所產生的雜訊。此外，全新偵測器亦具備優異的耐用性，可確保長期穩定且可靠的分析效能。

新型低雜訊電子元件設計

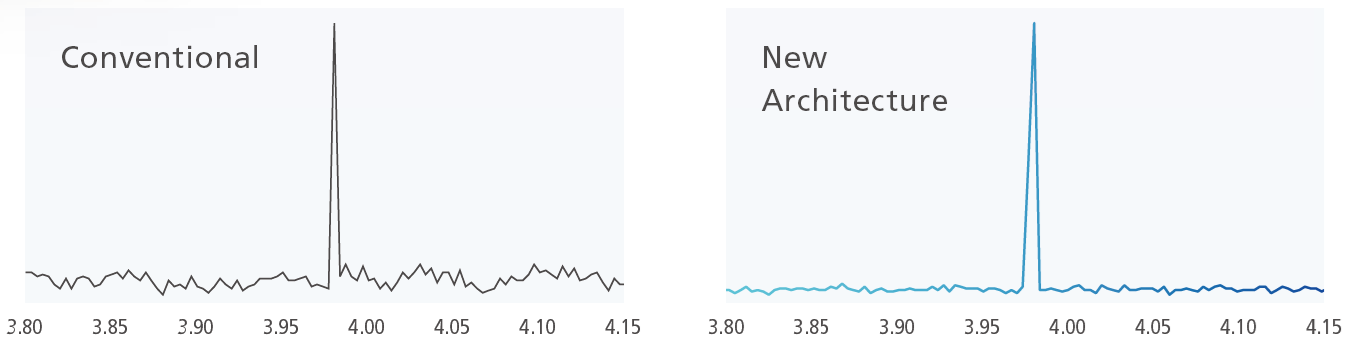

  • 全新設計的架構將基線雜訊降至最低，可在更低濃度水準下實現高可靠度的訊號峰偵測。

  • compare

高穩健性質譜儀

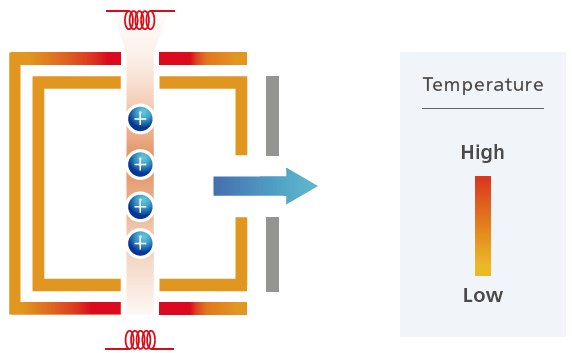

具備高靈敏度和長期穩定性的離子源

  • 透過增加燈絲與離子源之間的距離，可降低燈絲電位對離子源的干擾影響。此外，遮蔽罩（Shield）能阻隔燈絲所產生的輻射熱，有助於維持離子源腔體內部溫度均勻一致，避免局部過熱點（Hot spots）形成，進而提升分析靈敏度。（專利號：US7939810）

  • Ion Source

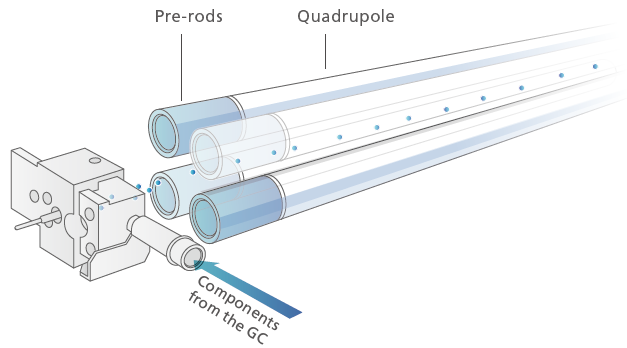

配備預桿（Pre-Rods）的四極桿質量分析器

  • 搭載前置預桿（Pre-Rods）的高準確性質量分析器，結合專利電場控制技術，展現優異的質量分離效能。此外，預桿可有效降低主四極桿受到污染的程度，無需通過加熱來消除污染，使主四極桿免於繁瑣的維護作業。

  • Pre rods

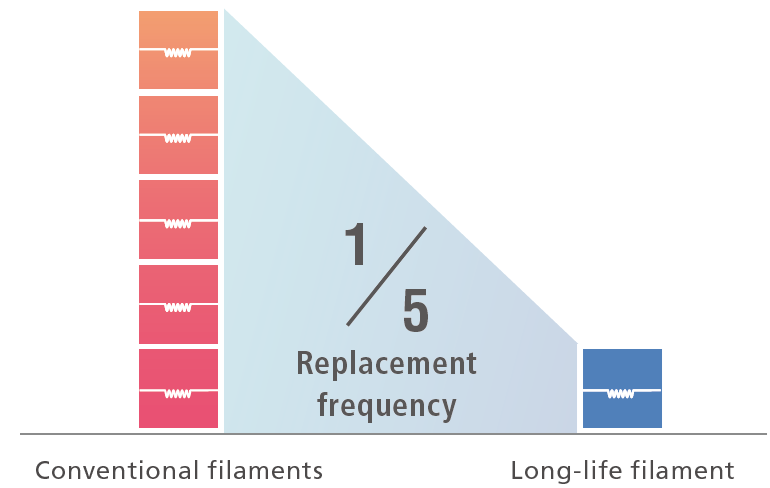

長壽命燈絲將更換頻率降低至五分之一

  • 全新開發的長壽命燈絲，其使用壽命可達傳統燈絲的五倍以上。透過大幅減少燈絲意外斷裂所造成的重新分析與停機時間，為實驗室提供穩定且可靠的運作保障。

  • Long life filament



因應實驗室持續發展

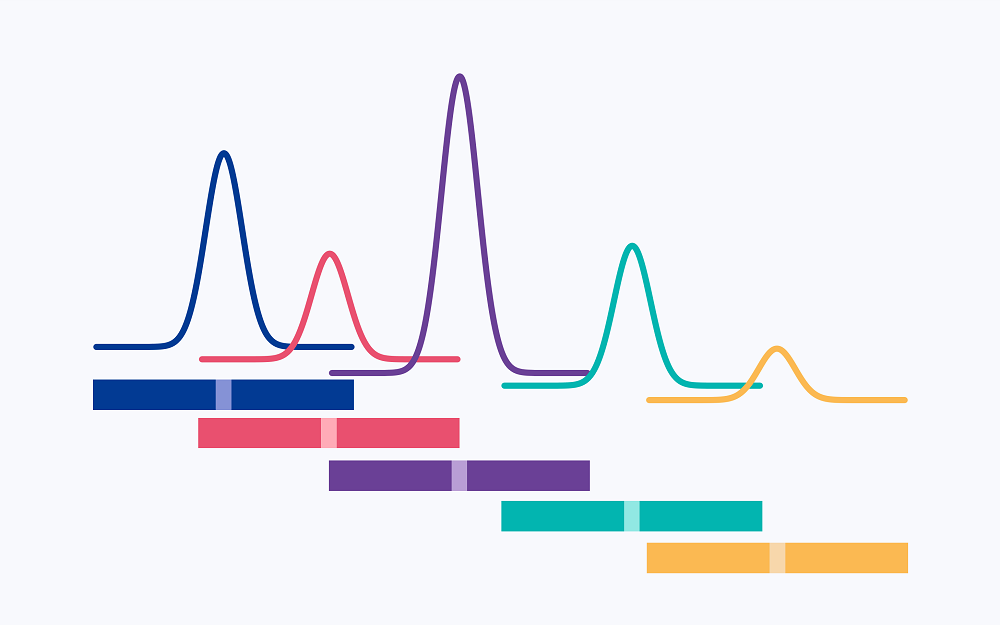

  • Labsolutions GCMS

    LabSolutions GCMS 軟體與系統完美整合，將數據擷取與分析的工作流程效率提升至極致。軟體可輕鬆實現 GC 與 MS 數據的同步擷取及數據分析，並協助使用者處理繁複的任務，確保分析結果的高可靠度。

    進一步了解 LabSolutions GCMS
  • Labsolutions GCMS





  • 利用 Smart MRM+ 實現靈活的分析方法開發

    Smart MRM+ 可彈性調整數據擷取時間範圍。加寬擷取時間範圍後，即使化合物發生滯留時間偏移或波峰拖尾，也能降低漏檢風險。此外，使用者亦可輕鬆修改個別化合物的 Event Time，並快速新增或移除化合物。

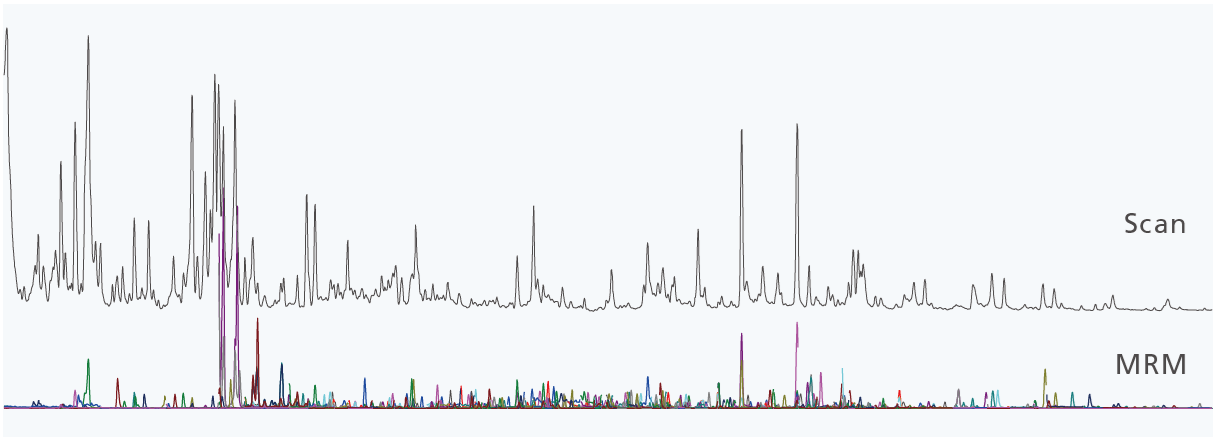

  • Smart MRM+ 支援建立同步 Scan／MRM 分析方法。在進行 MRM 定量分析的同時，可利用 Scan 數據評估基質效應。GCMS-TQ RX 系列亦能展現媲美單四極桿 GC-MS 的卓越性能，即使在執行 Scan／MRM 同步分析，仍可取得高品質的 Scan 數據。

  • Scan MRM

    生薑中農藥殘留之同步 Scan/MRM 分析（10 ppb）

單一平台實現定量與定性分析

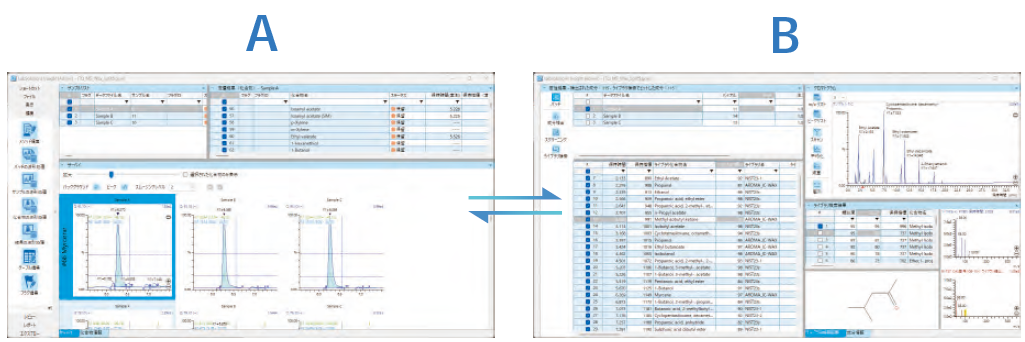

在分析同步 Scan／MRM 數據時，LabSolutions Insight 可於單一平台上，利用高靈敏度 MRM 數據進行目標分析（Targeted Analysis），同時使用 Scan 數據進行非目標分析（Non-Target Analysis）。

  • Labsolutions Insight

  • A. 使用 MRM 數據進行目標分析

    輕鬆且可靠地確認關鍵成分及對靈敏度要求較高的化合物。

    B. 使用 Scan 數據進行非目標分析

    透過反卷積（Deconvolution）解析技術找出隱藏訊號峰。

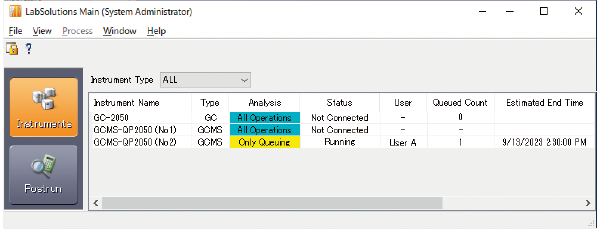

  • 分析流程時間管理　ANALYTICAL INTELLIGENCE

    可即時評估實驗室中每台儀器的運行狀態和連續分析的完成時間。此外，還可顯示儀器啟動和關閉前的剩餘時間，從而提高實驗室的生產力和工作效率。

  • Time Management for the Measurement Workflow

透過 AI 實現自動積分　ANALYTICAL INTELLIGENCE

  • Peakintelligence for GCMS 搭載人工智慧訊號波峰積分演算法，大幅縮短層析峰積分所需時間，並獲得與經驗豐富的操作者相同的分析結果。


    進一步了解 Peakintelligence for GCMS
    Automatic Peak Integration by Artificial Intelligence



實現永續實驗室運作

氦氣短缺應對

將氦氣消耗量降至最低

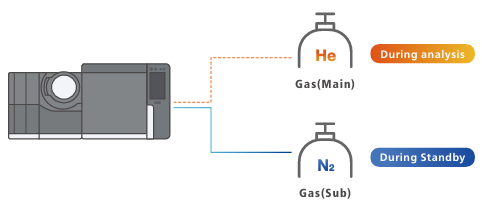

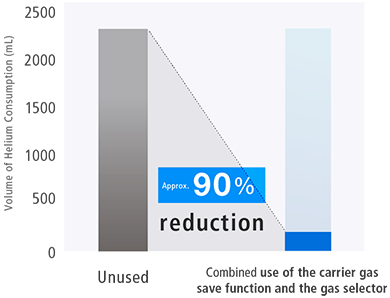

標配的載氣節省功能可降低分析期間的載氣消耗量。此外，選配氣體選擇器後，在待機期間可將載氣由氦氣切換為氮氣，顯著減少整體氦氣使用量。

  • Helium
  • Minimizing the Usage of Precious Helium Gas

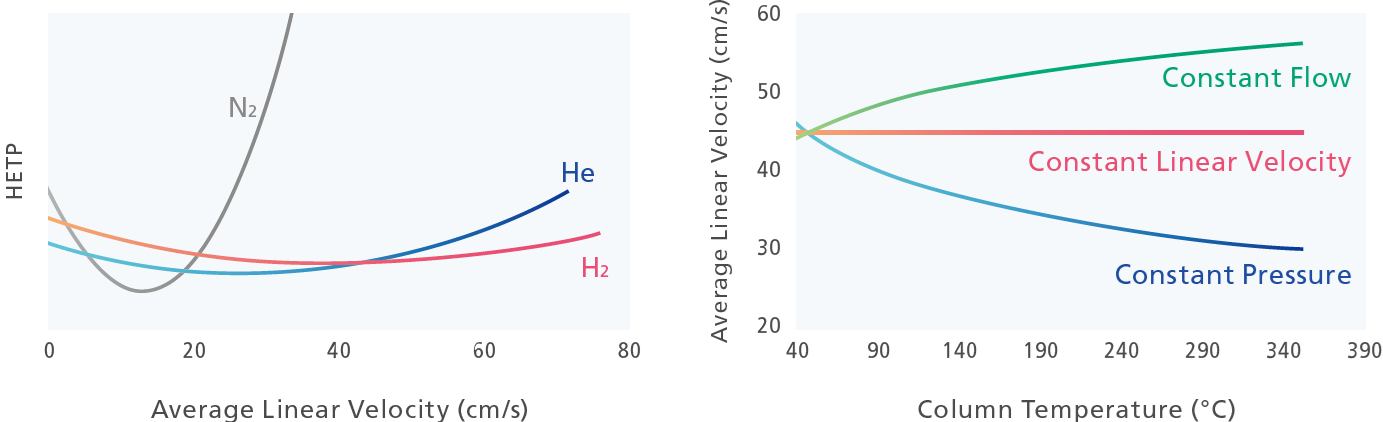

使用替代載氣維持可靠運作

  • 氫氣或氮氣比氦氣更具成本效益且易於取得，可作為替代載氣使用。憑藉高性能流量控制器以及將載氣物理特性影響降至最低的設計，GCMS-TQ RX 系列在無需變更系統硬體配置的情況下，即可使用氫氣或氮氣載氣進行穩定可靠的分析。

  • Hydrogen Carrier Gas



  • 氫氣作為載氣

    從靈敏度和分離效果的角度來看，氫氣是替代載氣的首選。透過加裝氫氣感測器，一旦發生洩漏，系統會自動切換到安全的待機模式，使氫氣作為載氣更安全。

  • 氮氣作為載氣

    即使氮氣的最佳線速度範圍非常窄，GCMS-TQ RX 系列透過採用恆定線速度模式，系統也能實現與氦氣相當的分離度。

Alternative Gas

環境友善型質譜儀

節能設計

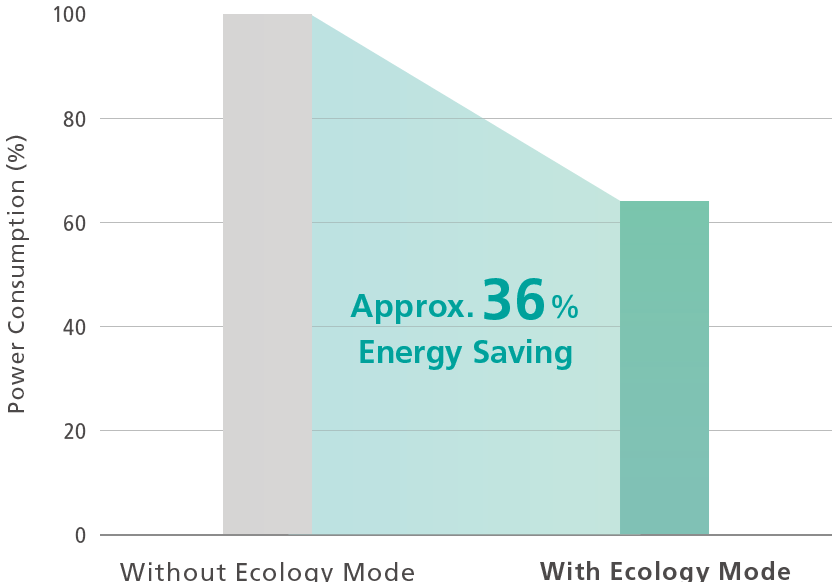

  • GCMS-TQ RX 系列搭載可降低耗電量的 Ecology Mode 節能模式，並已通過島津環境認證計畫「Eco Products Plus」認證。在降低運行成本的同時，減少二氧化碳排放，為無碳社會做出貢獻。

    減少環境廢棄物

    系統可採用無油式前級真空幫浦，無須定期更換幫浦油。此設計可大幅降低油品消耗量，進一步減輕對環境造成的負擔。

  • 36% reduction



打造更舒適流暢的分析體驗

  • GC Maintenance

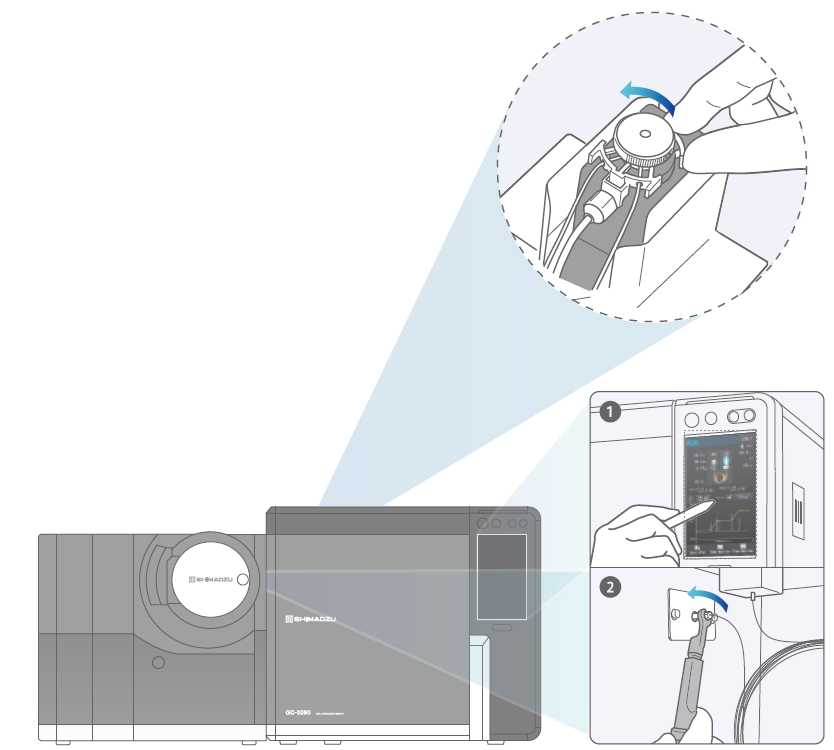

  • 一鍵式 GC 進樣口維護

    系統標配 ClickTek™ 螺帽，無需任何工具，僅需以手旋動手柄即可輕鬆開啟 GC 進樣口。此設計大幅減輕更換玻璃襯管時的作業負擔，全面提升維護效率。

    觸控面板輕鬆啟動與關機

    真空系統的啟動／關閉以及 Easy sTop* 功能可直接於 GC 控制面板上操作。此設計擺脫了對電腦的依賴，讓 GC 進樣口、分析管柱與離子源的維護作業更加順暢。

    * 此功能引導操作者在不洩真空時完成進樣口墊片和玻璃襯管的更換。

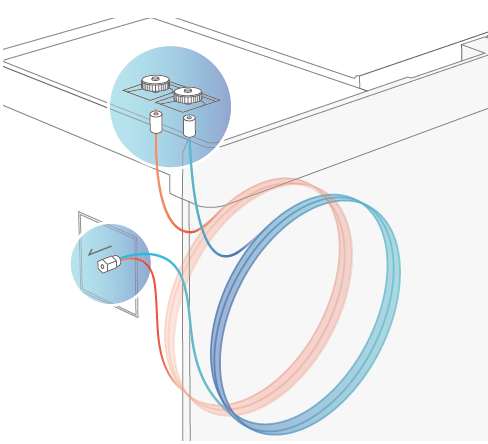

Twin Line MS 系統實現高效多應用操作



  • 透過將兩支不同的層析管柱同時連接至質譜儀，在無需停止真空系統的情況下，取得特定應用領域的分析數據。由於無須使用限流管線，因此既有的單管柱分析方法及滯留時間可直接沿用，無須進行任何修改。


    進一步了解 Twin Line MS 系統
  • Twin Line System

Advanced Flow Technology 提升分析生產力

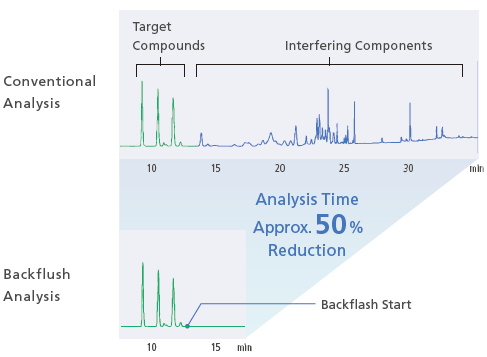

  • 縮短分析時間—反吹系統（Backflush System）

    偵測到目標化合物後，反吹系統會將載氣流向反轉，把殘留在管柱中未沖提的成分從進樣口端排出。此功能可縮短分析時間並全面提升分析生產力。

  • Backflush System

  • 單次分析取得多組層析圖—偵測器分流／切換系統
    （Detector Splitting / Switching System）

    偵測器分流技術將管柱出口流路分流，同時分配至多個偵測器。這使得單次進樣分析即可獲得多張層析圖，實現高效率的數據收集，同時降低耗材成本並縮短量測時間，帶來更高的生產力。

  • 單次分析取得多組層析圖—中心切割系統（Heart-Cut System）

    中心切割是一項採用兩支不同極性管柱的分離技術。在第一支管柱中無法完全分離的成分，會被選擇性地導入第二支具備不同極性的管柱中進行二次分離。即使進行多次中心切割操作，後續分析中的波峰滯留時間依然保持不變，確保穩定且具高度重現性的分離效果。

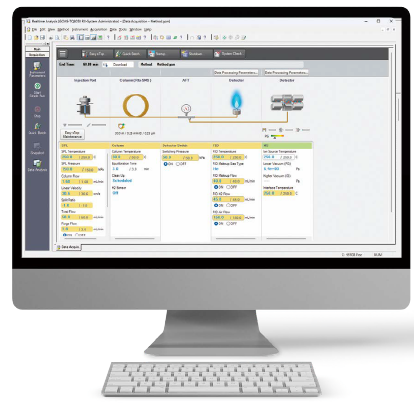

  • Software

  • 直覺式軟體操作介面

    即便是在結合多管柱與多偵測器的複雜系統配置下，視覺化且直覺的軟體介面也能讓使用者從分析方法建立到實際分析操作皆能輕鬆完成。
