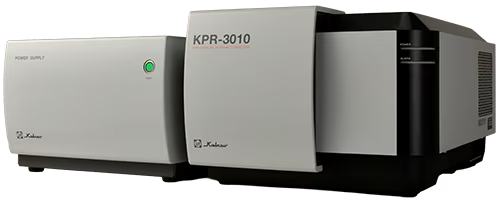

Kalnew 精密折射儀 KPR-3010

精密折射儀

收藏

以低精度研磨面實現高測量精度

''

自 1972 年首款 KPR-1 型號推出以來，Kalnew 品牌折射儀在擴展產品線、提供更高精度、數位技術與自動化的同時，持續在市場上維持良好聲譽。
多年來累積的光學設計改良、組裝技術及其他專業知識，使 KPR 達成有史以來最高的精度。
V-block 稜鏡設計可實現更便利的高精度測量。



特色

獨特 V-block 型折射計滿足廣泛需求

●V-block 設計實現高速且高精度測量

具備 ±2 × 10-5 測量精度，每個波長約 14 秒即可取得測量值。同時可抑制操作人員依賴性的測量誤差，以提供精密且一致的測量結果。

●可取得波長與溫度的資訊

精密折射儀備有三種機型，依應用需求搭載可支援標準 5 種波長或最多 15 種波長的光源。若使用選配的溫度控制 V-block 稜鏡，可在 10 至 70 ℃ 的溫度範圍內取得溫度依存性資訊。

''

V-Block

每個 V-block 稜鏡皆逐一經過精密研磨、調整與接合。滿足高精度與便利性兩項相對立的要求，並達到高水準。

●適用於測量從極小樣品到高揮發性液體等各式樣品

此折射儀可測量固體（玻璃、塑膠等）或液體。可測量 1.20 至 2.28 的廣泛折射率範圍，因此能測量各式各樣的樣品。由於固體樣品表面不需要研磨至精確水準，因此相較於使用最小偏向法，可大幅減少樣品製備所需的時間與繁瑣作業。液體可使用選配的溫控 V-block 稜鏡進行測量。

''

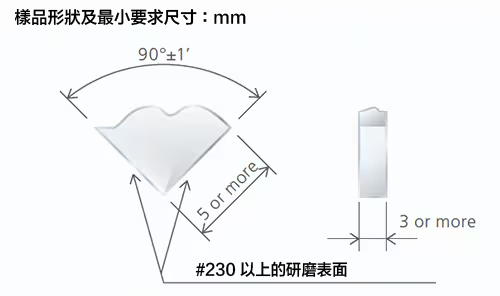

●樣品尺寸

樣品的品質會影響折射率測量的精度水準。 為獲得精密的折射率測量結果，可以使用在右側所示規格製備樣品。

''

實現更易用且便利的操作環境

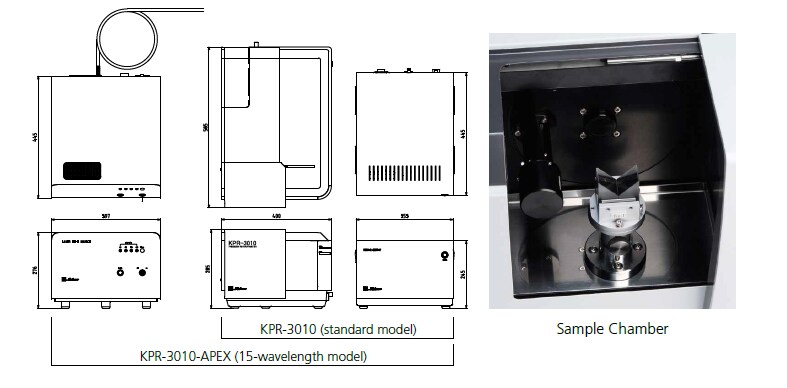

●寬敞樣品室與簡約設計，兼具易用性

將樣品室配置於正面，便於安裝與拆卸樣品。
樣品室 165 mm 寬的開口，便於放入與取出樣品。

''

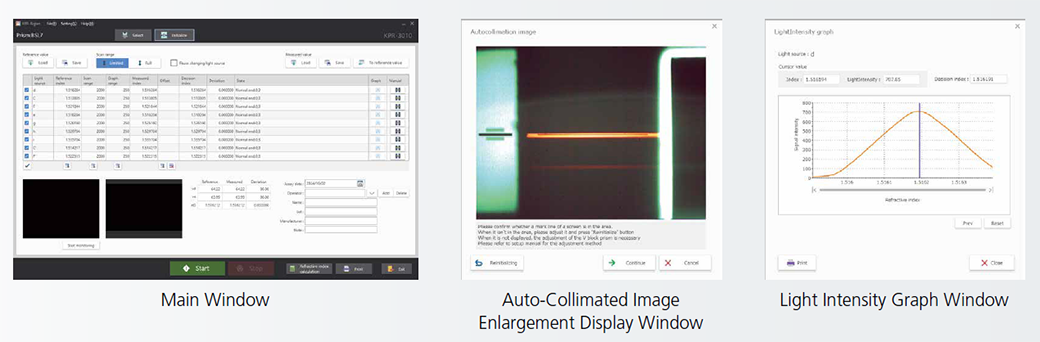

●以易用性為導向設計的控制軟體 透過顯示狹縫影像準確判定樣品狀態

軟體中會顯示自準直影像，使更換 V-block 時的調整更容易。此外，由於測量中的狹縫影像會與光強度圖一併顯示，因此有助於發現樣品之間的細微差異，以及折射率未顯示的異常。此外，新增了可自動計算 D-line（589.3 nm）折射率的功能。D-line 折射率是使用色散方程式，根據 d-line、C-line 與 F-line 這 3 個標準波長的測量結果計算而得。透過測量波長與色散方程式的最佳組合，所得到的結果相當於根據鈉燈亮線波長 D1（589.6 nm）與 D2（589.0 nm）的折射率值計算 D-line 折射率所得的結果。

''

規格

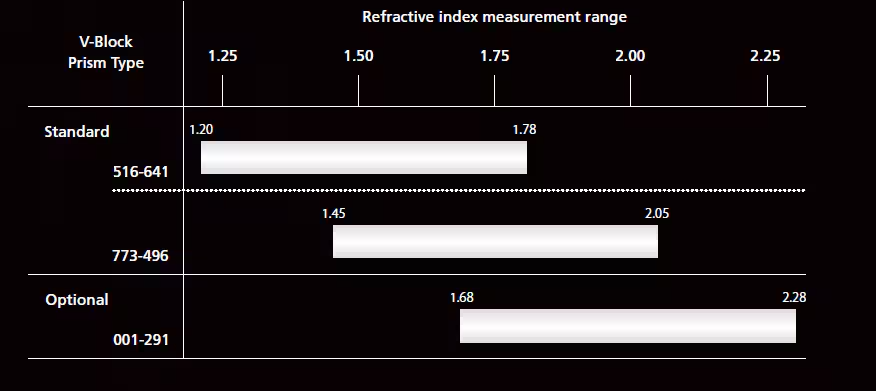

量測範圍 折射率 1.20 ～ 2.28
標準 516-641 棱鏡1.20 ～ 1.78
773-496 棱鏡1.45 ～ 2.05
選配 001-291 棱鏡1.68 ～ 2.28
量測精度* 2×10-5
量測重複性* 1×10-5

* 精度指溫度 23 ° C、濕度 45 至 85 % 的環境下，以折射率 1.44 至 1.77 的 516-641 稜鏡及折射率 1.51 至 1.93 的 773-496 稜鏡，在標準測量波長進行測定。

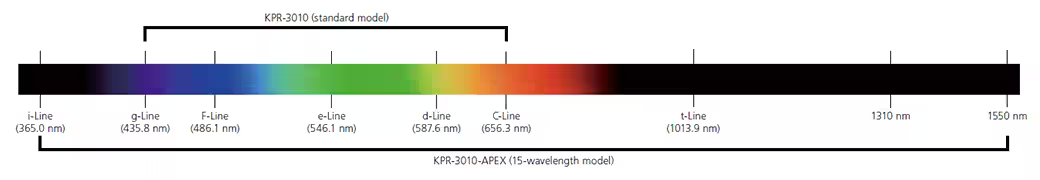

型號名稱 測量波長
i-Line
365.0 nm		 h-Line
404.7 nm		 g-Line
435.8 nm		 F′-Line
480.0 nm		 F-Line
486.1 nm		 e-Line
546.1 nm		 d-Line
587.6 nm		 C′-Line
643.9 nm		 C-Line
656.3 nm		 r-Line
706.5 nm		 LD785
785 nm		 LD830
830 nm		 t-Line
1013.9 nm		 LD1310
1310 nm		 LD1550
1550 nm
KPR-3010     ● ● ● ● ●
KPR-3010-V9   ● ● ● ● ● ● ● ● ●
KPR-3010-APEX ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

耗材

He 燈 HE-230S
H2 燈 H2-230S
HgCd 燈 HgCd/10

選購配件與相關

V型塊稜鏡 用於固體量測
薐鏡名稱：折射率
516-641：1.20至1.78
773-496：1.45至2.05
001-291：1.68至2.28（無法量測i線）		 用於溫度控制量測
棱鏡名稱：折射率
516-641L：1.20至1.78
773-496L：1.45至2.05

恆溫系統用軟管組 此軟管與接頭組用於將溫度控制V型塊棱鏡連接至恆溫系統。
