eTOC series - 特色
eTOC series 線上總有機碳分析儀
容納在全球最小最輕*1 機殼中的全球首創技術
全球第一款*2 使用無汞準分子燈的 TOC 分析儀。
準分子燈透過在氙氣內誘導介電屏障放電，發射波長 172 nm 的高能量光線。eTOC 是全球第一款使用無汞準分子燈的 TOC 分析儀。

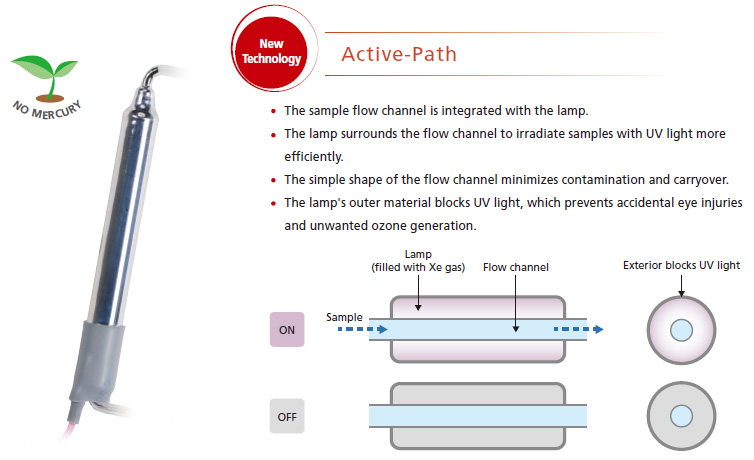

eTOC 也具備全新「Active-Path」技術，將燈發出的能量傳送到樣品。可用紫外光有效率照射燈內的樣品，可靠地氧化有機物。
這項全新島津技術可同時達成高測量效能和高環境效能。
*1：依據 2020 年 8 月針對配備多彩顯示螢幕的 TOC 分析儀之島津調查
*2：依據 2020 年 8 月的島津調查

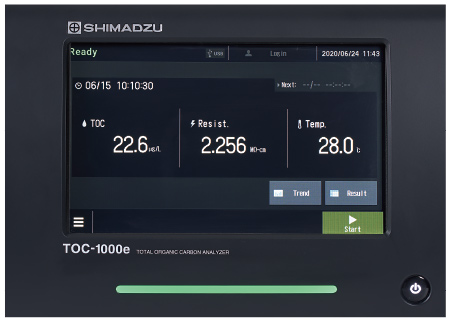

小型機箱上配備大型指示燈和顯示螢幕
智能使用介面和大型觸控面板螢幕，提供傑出的可見性和操作性。

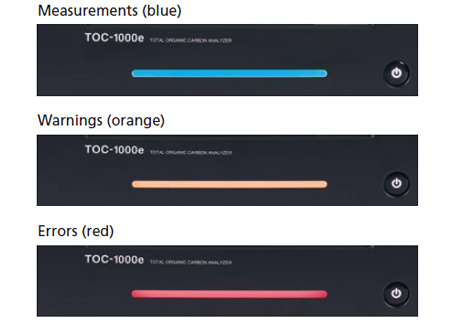

指示燈清楚顯示分析儀狀態，例如待機、測量進行中或作用中警告。
不需要瞇眼檢視單色小螢幕，或查看另外放置的監視器或控制器，就可確認資料並進行操作。
Monitor view
Indicator

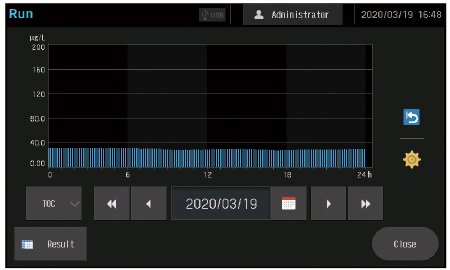

Trend view
Table view
小型、輕量機殼提供安裝彈性

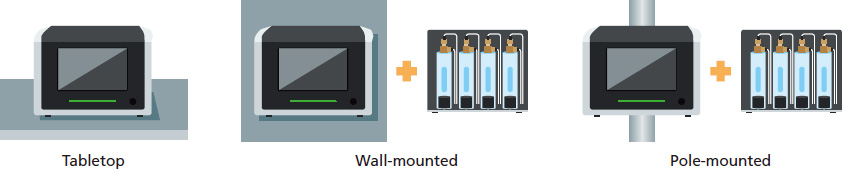

小型輕量 eTOC 可安裝在桌面上，或使用選配支架套件，掛載到牆壁或支柱上。
不論何種情況，都可連接進樣器以在現場校正分析儀。
這提供選擇最便利安裝地點的彈性。
容易使用和維護的設計可改善效率
一年不需維護。*1 免工具維護。
簡單配置的設計可在一年內不需維護。*2
定期維護期間唯一需要更換的零件是準分子燈和泵頭。
這兩項零件都可經由分析儀前門接觸到，且不需要任何工具就可輕易拆卸或安裝。
*1：可能隨樣品屬性和測量條件而異。
*2：測量時間為五分鐘以上時。

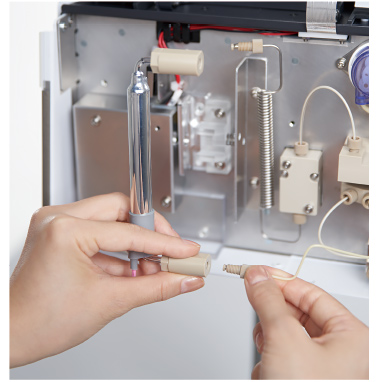

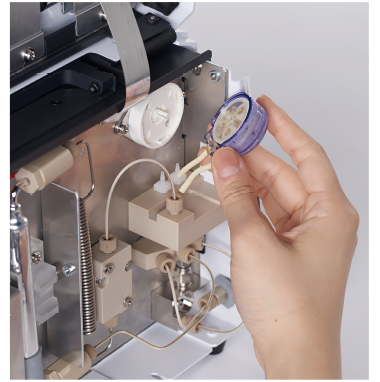

Replacing the Lamp
Replacing the Pump
使用樣品瓶進樣器現場校正/驗證
也提供調校過的標準溶液
使用選配的樣品瓶進樣器，可在操作現場校正或驗證分析儀。
進樣器可容納四種標準溶液，以建立最多四點的校正曲線。
也提供適合用於校正、驗證或系統適用性測試的調校過的標準溶液。
進樣器和調校過的溶液，可讓校正和驗證更簡單且更可靠。

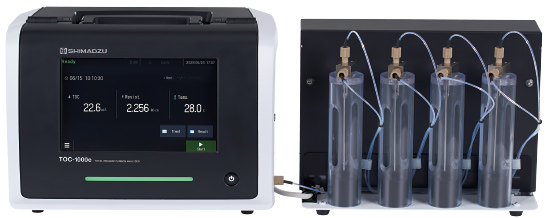

TOC-1000e with Vial Sampler (Optional)

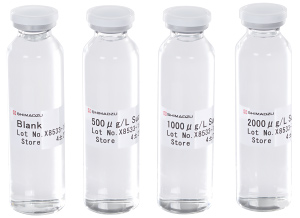

Conditioned Standard Solutions
Export data in an easily readable/usable format
The eTOC can output data to a USB flash drive in text (CSV) or PDF format.

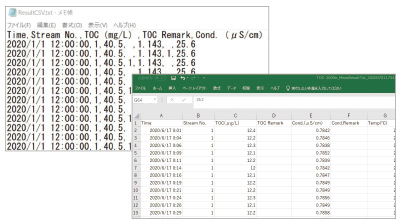

■ 文字檔案
逗號分隔數值 (CSV) 或 tab 分隔數值。可用試算表軟體讀取。

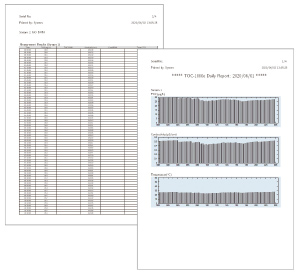

■ 每日報告 (PDF 格式)
測量結果列於表格內，並以趨勢圖表顯示。
■ 列印輸出
eTOC 可匯出數值到印表機 (選擇性)。
有關相容印表機的資訊，請聯絡島津代表。
■ 外部輸入/輸出
透過使用外部輸入/輸出套件 (選配)，可將測量值匯出為類比輸出 (4 到 20 mA) 或接觸輸出，通知使用者測量結果、警報或事件。

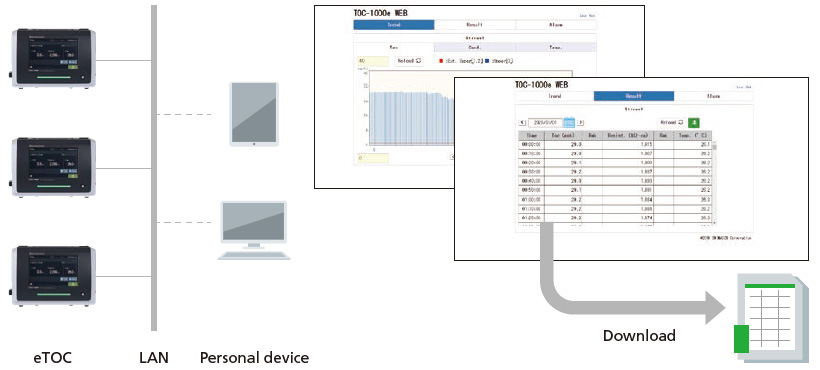

透過網路從網頁瀏覽器檢視/擷取資料
透過將 eTOC 連接到網路，可從 PC 或平板上的網頁瀏覽器，遠端檢查結果。不需要特殊軟體。也可將資料下載為檔案。
即使多台分析儀位於不同地點，也可從單一地點進行例行檢查。
可靠性協助遵循法規
Measurement reliability supports regulatory compliance requirements
The UV oxidation-conductivity method enables highly sensitive measurements with a simple analyzer design.
The system achieves high sensitivity with a detection limit of 0.1 µg/L,, which is suitable for ultra-pure water quality control.
It is also compliant with the pharmacopoeia requirements of various countries, such as the USP and EP.

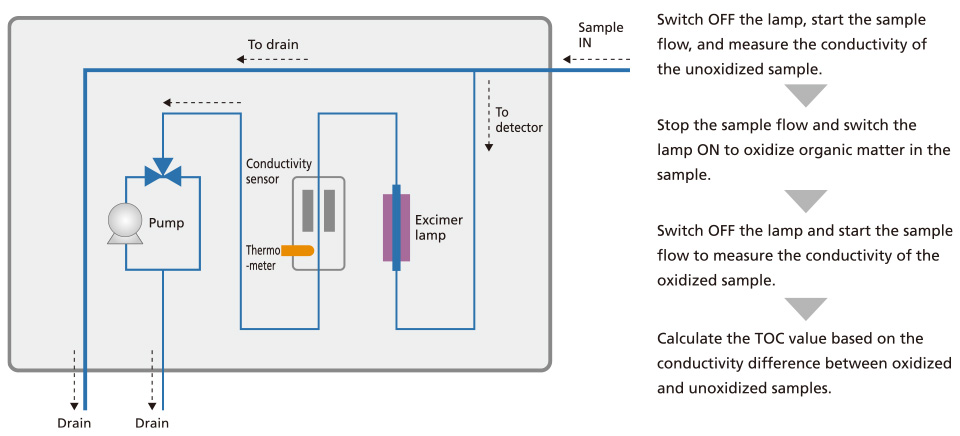

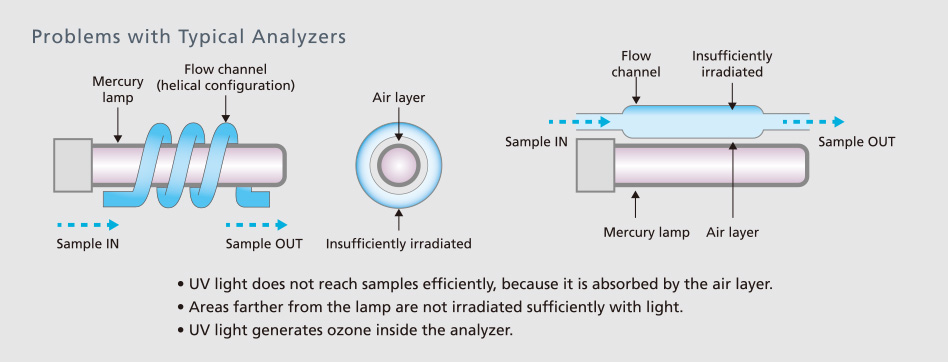

Internal structure and measurement principle
Stable and Accurate Data Measurement
24-Hour Continuous eTOC Measurement Data of Ultra-Pure Water
It shows that results are stable enough to check the quality of ultra-pure water around 5 µg/L TOC.
Security functionality for supporting data management
User authentication and access rights control
Users can be authenticated based on an ID and password.
User access rights are controlled according to four user levels: “Administrator”, “Main User”, “User”, or “Guest”.
Operation/Event log
All operations performed by operators, measurement value alarms, instrument errors, and other operating events are recorded.
Filters by "Category", such as "Measurement Alarms" or "Instrument Errors", can be applied for browsing the log history.
Descriptions and reasons for frequently performed operations can be registered in advance and then recalled later.

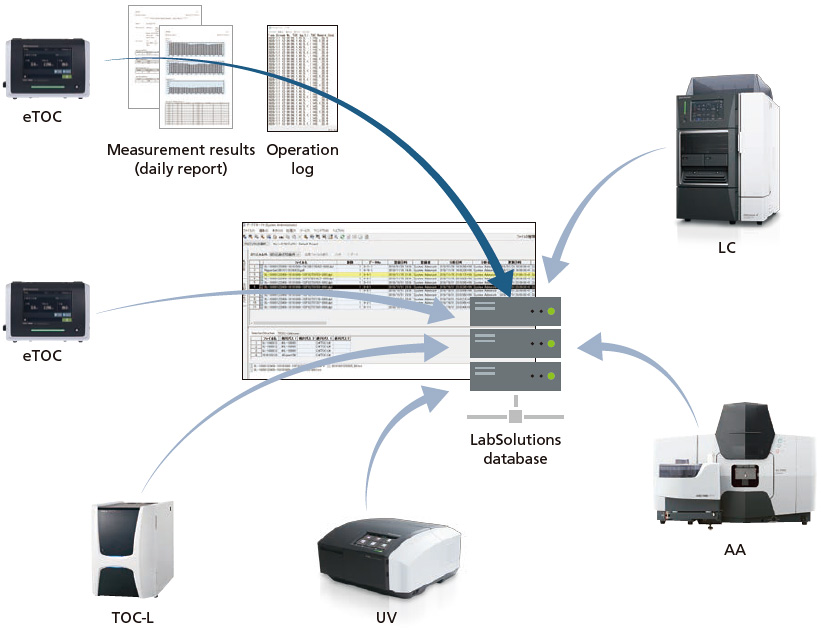

Integrated data management
A daily report summarizing measurement results from each day and an operation log can be exported daily to a LabSolutions database via a network.
Data from multiple eTOC analyzers and data from other analytical instruments can be managed centrally together.
