1 kN Pneumatic Flat Grips for Foil

收藏

1 kN Pneumatic Flat Grips for Foil

特色：

  • 專門設計用於厚度最多 4.5 mm (0.18 in) 的金屬箔拉伸試驗
  • 剛性夾具設計減少試驗期間的夾持面旋轉
  • 氣動動作可使用重複的夾持力快速夾持試樣
  • 夾具操作裝置選項包括：腳踏氣閥單元、連接 F 型十字頭的腳踏開關，和手動切換單元


相關材料：
金屬

相關試樣：
薄膜

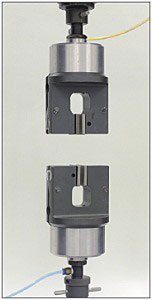

這些 1 kN 氣動平面夾具設計用於金屬箔拉伸試驗。獨特的夾具功能包括非常堅固的結構，可減少試驗期間夾持面的旋轉，以及特殊形狀的平面夾持面。與所有氣動夾具相同，這些夾具可使用重複的夾持力快速夾持試樣。

夾具組包括具有平面夾持面的上下夾具。由於這些夾具的目標應用，可接受厚度狹窄，最多 4.5 mm (0.18 in) 的試樣。需要空氣供應以操作這些夾具，可讓夾具以 0.2 MPa (2 kgf/cm2, 29 psi) 到 0.7 MPa (7 kgf/cm2, 102 psi) 之間的可調整氣壓操作。

控制夾具氣動夾持機構的選項包括：腳踏氣閥單元、連接 F 型十字頭的腳踏開關，和手動切換單元。最常見的夾具操作裝置是腳踏氣閥單元，其相容於所有 AG-X plus 系列和 AGS-X 系列萬用試驗機。也提供適用於其他夾具操作裝置的夾具套組，其中包含上下夾具、夾持面和專為特定 AG-X plus 或 AGS-X 主機打造的夾具控制器。

有關連接 F 型十字頭腳踏開關和手動切換單元做為夾具操作選項的進一步資訊，請聯絡當地島津代表。

操作所需的其他項目：
- 一台 0.7 MPa (7 kgf/cm2, 102 psi) 空氣壓縮機
