Compression Test Jigs for Composite Materials
特色:
- 用於纖維強化塑膠及複合材料的試驗
- 將壓縮力轉換為沿著楔形夾具試樣界面的剪力
- 兩個版本：符合 ASTM D3410 的治具，及符合 ISO 8515 和 JIS K7076 (方法 B) 的治具
- 20 kN (4,400 lbf) 最大負載量
相關材料：
塑膠、複合材料
相關規範：
ASTM D3410、ISO 8515、JIS K7076 (方法 B)

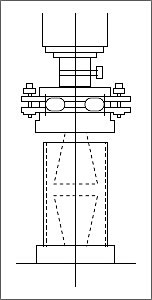

這些試驗夾具結合楔形夾具，以沿楔形夾具-試樣界面，向平面試樣施加壓縮力作為剪力。其用於測試纖維強化塑膠及其他複合材料。有兩種治具可供選擇：符合 ASTM D3410 的治具及符合 ISO 8515 和 JIS K7076 (方法 B) 的治具。需要一個直徑為 100 mm (3.9 in) 的球面支撐壓縮板組合，向夾具施加壓縮力。
用於複合材料的兩種壓縮試驗治具，都包含楔形夾具、夾具設定計、錐形套管、圓柱型導件，和一個試樣移除套組。錐形套筒和圓柱型導件為治具提供穩定性，而夾具和套筒之間的縮徑可防止夾頭打滑，確保準確試驗。
某些地區提供包含一個用於複合材料的壓縮試驗治具、一個球面支撐壓縮板組合，和一個壓縮和彎曲負載治具的套組。請聯絡當地島津代表以取得詳細資訊。
操作所需的其他項目：
- 100 mm 直徑球面支撐壓縮板組合
