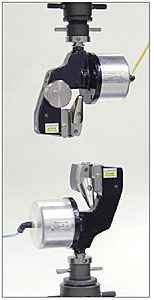

Pneumatic Capstan Grips for Yarn and Cables
特色：
- 適用於紗線和金屬纜線及電線
- 型號具有 0.05 kN (11 lbf)、1 kN (220 lbf) 和 5 kN (1,100 lbf) 的最大負載量
- 氣動動作可快速夾持樣品，並提供可重複的夾持力
- 夾持面開啟和閉合由夾具操作裝置控制
相關材料：
紗線、金屬
相關試樣：
電纜、電線
相關規範：
JIS K1013, JIS K1095
這些氣動夾具可用於紗線及金屬纜線的拉伸試驗，並使用絞盤設計夾持試樣。可施加初始張力至試樣，以協助樣品固定和對齊，而氣動動作可快速輕易插入試樣。
用於紗線和電纜的氣動絞盤夾具，具有高達 5 kN (1,100 lbf) 的最大負載量。對於 1 kN (220 lbf) 和 5 kN 夾具，由彈簧提供初始張力，且施加的力量數值介於 0.2 N (0.044 lbf) 到 2 N (0.44 lbf) 之間。對於 50 N 負載量夾具，可經由砝碼施加 0.005 N (0.0011 lbf)、0.05 N (0.011 lbf) 和 0.1 N (0.022 lbf) 離散力量做為初始張力。
提供包含上下夾具和平面夾持面的氣動絞盤夾具組。這些氣動絞盤夾具以 0.7 MPa (7 kgf/cm2, 102 psi) 的最大氣壓操作。因此需要開啟和閉合夾持面的夾具操作裝置。此外，需要一台 0.7 MPa (7 kgf/cm2, 102 psi) 空氣壓縮機以供應氣壓。
1 kN 和 5 kN 負載量夾具的夾具操作裝置選項為，腳踏氣閥單元或連接 C 型十字頭的連鎖開關。C 型連鎖開關會在上下夾持面閉合時自動開始十字頭，而試驗後十字頭返回其原始高度時，夾持面會自動鬆開。腳踏氣閥單元或手動切換為 50 N 負載量夾具的夾持面控制選項。
腳踏氣閥單元是最常用的夾具操作方法。可透過配件形式取得，相容於所有系列的萬用試驗機。對於其他夾具操作裝置，夾具套組內除了上下夾具以外，也包括夾具操作裝置。這些夾具套組專為特定試驗機型號打造。
有關夾具套組的進一步資訊，和您所在地區的空氣壓縮機可用性，請聯絡當地島津代表。
操作所需的其他項目：
- A 0.7 MPa (7 kgf/cm2, 102 psi) 空氣壓縮機
