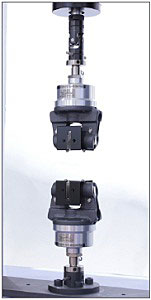

Pneumatic Flat Grips
特色：
- 適合試驗橡膠、塑膠、紡織品、布料和紙張
- 優點包括快速夾持和可重複的夾持力
- 標準型號具有高達 10 kN (2,200 lbf) 的最大負載量
- 額外伸縮管型號具有低達 -70 °C (-94 °F) 且高達 200 °C (392 °F) 的擴展溫度範圍
- 可選擇用於自動打開和閉合夾持面的夾具控制器
- 夾持面選項包括用於握持試驗的夾持面和線接觸夾持面
相關材料：
橡膠、塑膠、紡織品、布料、紙張
相關試樣：
板材、薄膜、線材
對於橡膠、塑膠、彈性體、紡織品、布料和紙張的拉伸試驗，在各種試樣幾何形狀 (如板材、薄膜和線材) 中，氣動平面夾具是不錯的選擇。快速夾持和可重複的夾持力是氣動平面夾具的優點。
標準夾具組最大負載量達 10 kN (2,200 lbf)，伸縮管型夾具組最大 5 kN (1,100 lbf)。這兩類氣動平面夾具之間的主要差異是其操作溫度範圍：標準組 -10 至 180 °C (14 至 356 °F)，而伸縮管型組可承受 -70 至 200 °C (-94 至 392 °F)。
1 kN (220 lbf)、5 kN 和 10 kN 氣動夾具組提供單面銼齒夾持面，而 50 N (11.0 lbf) 夾具組安裝平面夾持面。也提供額外夾持面選項，包括波浪型、橡膠塗層，和高強度橡膠塗層。進一步細節請參閱「氣動平面夾具之夾持面」文件。
這些夾具的氣壓範圍是 0.2 MPa (2 kgf/cm2, 29 psi) 至 0.7 MPa (7 kgf/cm2, 102 psi)。需要一台 0.7 MPa (7 kgf/cm2, 102 psi) 空氣壓縮機以操作夾具。在特定地區，會透過配件形式提供空氣壓縮機。
夾具的開啟和閉合可用以下方式控制：腳踏氣閥單元、連接 F 型十字頭的腳踏開關、手動切換單元、AG-X plus 型號上的智慧控制器，和 AGS-X 20 kN (4,400 lbf) 以上框架負載量型號上的主要操作面板。
腳踏氣閥單元適用於所有 AG-X plus 系列、AGS-X 系列和 EZ-X 系列型號，且是最常用的夾具操作裝置。也提供其他夾具控制選項以配合特定型號，並可在氣動平面夾具套組中隨附提提供，包括上下夾具、夾持面和夾具控制器。有關氣動平面夾具套組的資訊，請聯絡當地島津代表。
此外為了保護操作人員，也依據安裝的夾持面類型提供手指護套。對於伸縮管類型夾具組，手指護套為標準配備。標準夾具組的手指護套需要隨夾具訂購，因為需要修改夾具。
操作所需的其他項目：
- 一台外接 0.7 MPa (7 kgf/cm2, 102 psi) 空氣壓縮機
