Pneumatic Non-Shift Wedge Grips

特色：

  • 適用於多種材料的試驗，包括金屬、塑膠和複合材料
  • 氣動動作會施加恆定夾持力，以減少試樣打滑
  • 夾具具有高達 300 kN (66,000 lbf) 的最大負載量
  • 透過使用腳踏氣閥單元一鍵式夾緊
  • 相容於完整的夾持面選擇，適用於棒、線材、高硬度材料和複合材料


相關材料：
塑膠、金屬、複合材料

相關試樣：
板材、棒、線材

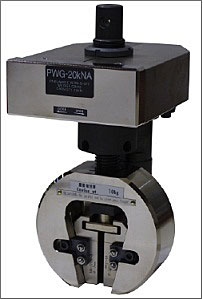

氣動無位移楔形夾具採用開放式前方設計，透過腳踏操作使用一鍵式夾緊，以提供簡易的試樣安裝。這些夾具適用於塑膠和金屬等材料的拉伸試驗。

夾具組包含適用於夾持平板試樣的上下氣動無位移夾具和銼齒夾持面。若要操作夾具，需要一個腳踏氣閥單元，並若要將腳踏氣閥單元連接到空氣壓縮機，需要一條橡膠軟管。兩者均可以配件形式取得。

氣動無位移楔形夾具可在 0.4 MPa (4 kgf/cm2, 58 psi) 到 0.6 MPa (6 kgf/cm2, 87 psi) 之間的氣壓下操作。在「手動及氣動無位移楔形夾具夾持面」文件中，列出適用於棒、線材、高硬度材料和複合材料試驗的其他夾持面。

在特定地區可取得氣動無位移楔形夾具套組，包括上下夾具、銼齒夾持面、腳踏氣閥單元和橡膠連接軟管。此外，可能透過配件形式提供空氣壓縮機。請聯絡當地島津代表以確認上市狀態。

操作所需的其他項目：
- 腳踏氣閥單元
- 橡膠連接軟管
- 0.5 MPa (5 kgf/cm2, 73 psi) 至 0.99 MPa (10 kgf/cm2, 144 psi) 空氣壓縮機
