使用熱損害 (裂解) 塑膠資料庫進行塑膠微粒分析
傅立葉轉換紅外線光譜儀 (FTIR) 在有機化合物的定性分析方面性能優異，特別適用於分析塑膠微粒，顯微紅外線光譜儀則適用於分析尺寸 100 μm 以下的顯微樣品。
熱損害 (裂解) 塑膠資料庫
Shimadzu 熱損害 (裂解) 塑膠資料庫包含 13 種塑膠的資料，在未加熱條件下以及加熱至 200 °C 至 400 °C 各種溫度，取得完整的光譜數據。
塑膠降解的過程一開始會形成碳中心自由基，這是熱能或光能造成氫從碳氫鍵解離的結果。氧與自由基反應時，會接續形成更多自由基，氫則會解離，此外自由基對之間的鍵結，也會形成惰性物質。塑膠在這個過程中逐漸降解，同時出現分子斷裂和交聯。由於紅外光譜的變化往往很相似，許多情況下熱損害 (裂解) 塑膠資料庫也可用於紫外線降解塑膠微粒的定性分析。
圖 1 顯示丙烯腈丁二烯苯乙烯 (acrylonitrile butadiene styrene, ABS) 樹脂在紫外光照射下的紅外光譜圖，圖 2 顯示 ABS 樹脂加熱時的紅外光譜圖。
在 ABS 樹脂中，紫外光和加熱兩個條件下都出現與 OH 自由基和 C=O 自由基的伸縮振動峰，表示暴露於紫外線輻射和加熱，都發生氧化降解。

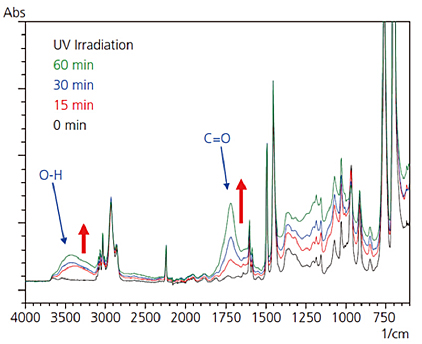

圖 1. 樹脂紅外光譜 (紫外線輻射)

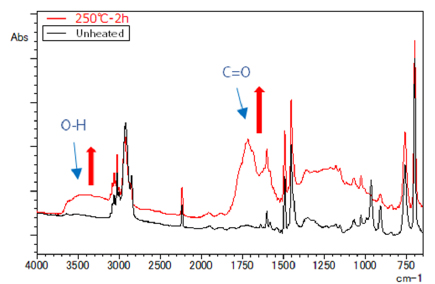

圖 2. 樹脂紅外光譜 (加熱)
圖 3、圖 4 顯示樣品影像及兩個樣品的量測結果。依據圖 3 的結果檢索白色塑膠微粒的熱損害塑膠資料庫，得到的相符結果為 200 °C 加熱 4 小時的聚丙烯 (PP)；依據圖 4 的結果檢索紅色塑膠微粒資料庫，得到的相符結果為 200 °C 加熱 2 小時的聚乙烯 (PE)。由此可以推知，兩種塑膠微粒皆因紫外線輻射引起的氧化降解，而發生降解現象。

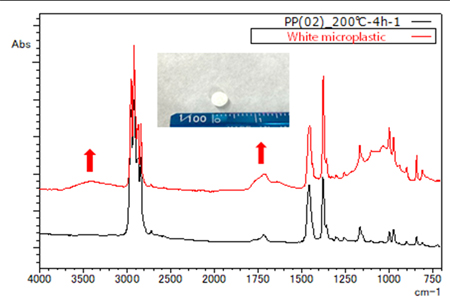

圖 3. 量測結果與資料庫搜尋比對結果
白色塑膠微粒

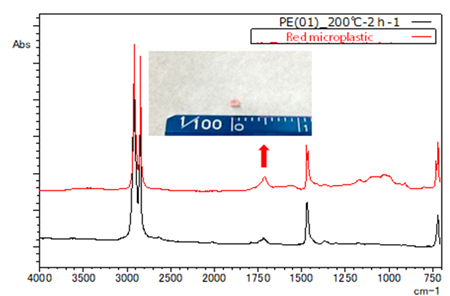

圖 4. 量測結果與資料庫搜尋比對結果
紅色塑膠微粒
FTIR Spectroscopy (Fourier Transform Infrared Spectrophotometer)
世界上最小（安裝佔地面積）和最輕的 FTIR 光譜儀，儘管佔地面積小，比A3尺寸的紙張小，但寬大的樣品室，可容納島津和其他製造商的現有配件。具有 IR Pilot 的程式，其中包含23個特定於應用的工作流程，無需任何複雜的參數設置過程即可使用。有兩種型號可供選擇：IRSpirit-T 型號與 IRSpirit-L 型號。
